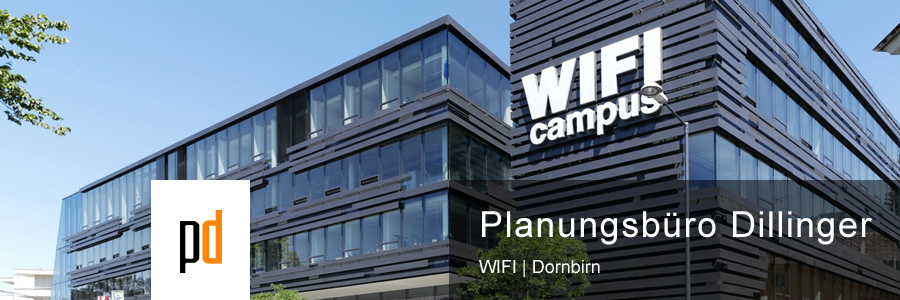

WIFI-Erweiterung Bildungs- und Wissenszentrum BWZ in Dornbirn Voralberg

Fassade Haus D und Haus E



Regelfassade:

Pfosten-Riegel Fassade in Elementbauweise System WICONA-WICTEC 50, Brüstungsbereich mit Blechpaneelen, festverglaste Felder mit Absturzsichernder Verglasung teilweise mit integrierten Kippflügeln. Sonnenschutz Lamellen-Raffstore mit Seilführung ausgeführt. Gestalterisch sind an den Brüstungsfeldern horizontal durchlaufende LM-Profile in der Höhe von 200 mm und 300 mm angebracht. Die Anordnung der LM-Profile ist in der Höhe und Breite verschieden im Zufallsprinzip angeordnet um ein ungleichmäßiges Erscheinungsbild (Strichcode ähnlich) zu erreichen.



G30-Fassade:

Pfosten-Riegel Fassade in Elementbauweise System WICONA-WICTEC 50-G30.



Stiegenhaus-Fassade:

Pfosten-Riegel Fassade System WICONA-WICTEC 50 mit verstärkten Pfostenprofilen.

Starre Befestigung am Fußpunkt unten, Zwischenbefestigungen in anspruchsvollen Design als Pendelstäbe aus beschichteten Stahl gefertigt.



Innenhof-Fassade:

Ausführung wie Regelfassade.



Blechverkleidung:

Hinterlüftete Blechverkleidung aus gelochten Alu-Blech incl. Wärmedämmung

und Unterkonstruktion. Gestalterisch sind vor der Blechverkleidung über Halter

horizontal durchlaufende LM-Profile in der Höhe von 200 mm und 300 mm angebracht.

Die Anordnung der LM-Profile ist in der Höhe und Breite verschieden im Zufallsprinzip angeordnet um ein ungleichmäßiges Erscheinungsbild (Strichcode ähnlich) zu erreichen.



Attika:

Umlaufende Attika incl. Wärmedämmung Andichtung und Unterkonstruktion.





Planungsauftrag:

Freigabeplanung mit Übersichten

Einlegepläne incl. dazugehöriger Details

Komplette Werkstatt- und Montageplanung

Planungsbearbeitung 2006 - 2007
